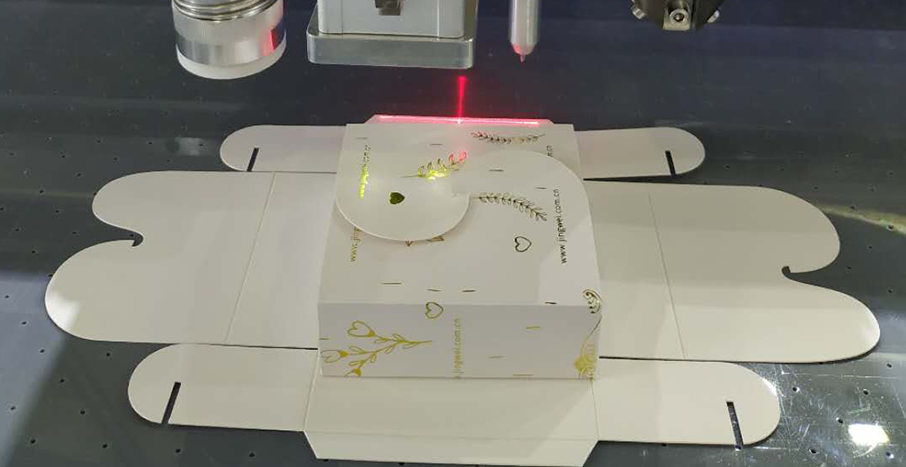

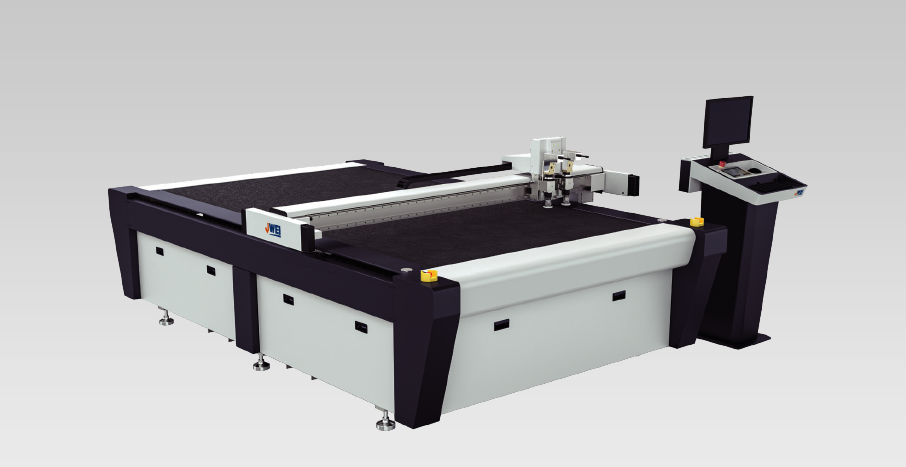

CB03II系列纸箱打样机是一款专门应用纸箱纸盒打样切割的割样机，带有高频振动工具，特制钨钢硬化刀片，不同宽度压痕轮，多角度开槽工具，轻松应对瓦楞纸板、蜂窝板、灰板纸、卡纸等材料切割、开槽、压痕，无需额外制作刀模，轻松稿定各种盒型的制作。

1个人工

打样免刀模，订单实时交付，操作减少

Contact Us

产品应用场景

CB03II系列纸箱打样机瓦楞纸箱、振动刀切割机,精品礼盒、纸工艺品、展示展架、包装内衬、蛋糕插卡、立体书画、纸品托盘、不干胶等。

灰板

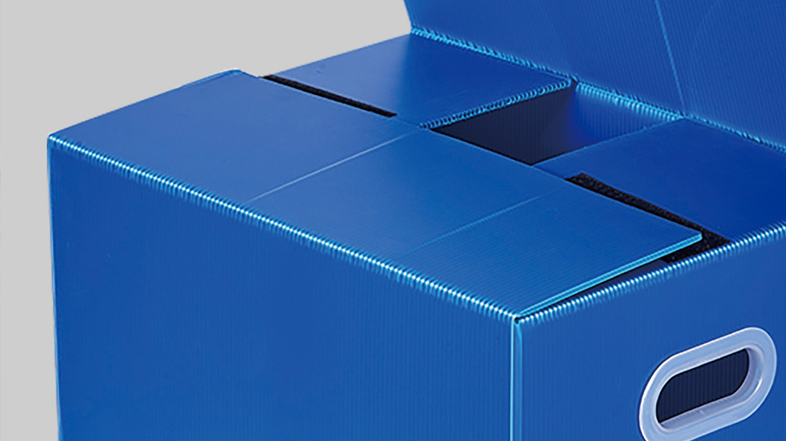

中空板

卡纸

PVC 板

瓦楞 / 蜂窝

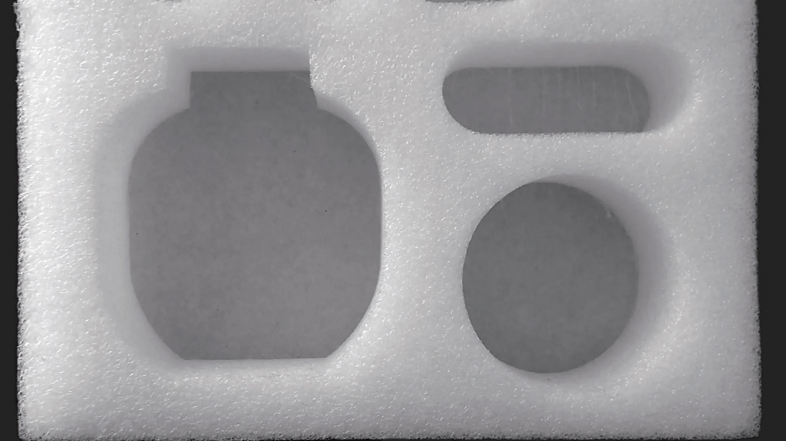

EPE 泡棉

切割视频

优势特点

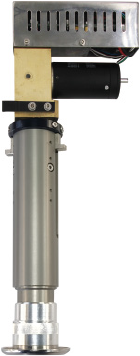

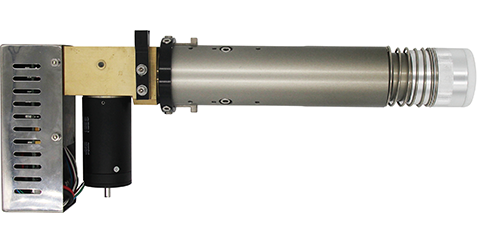

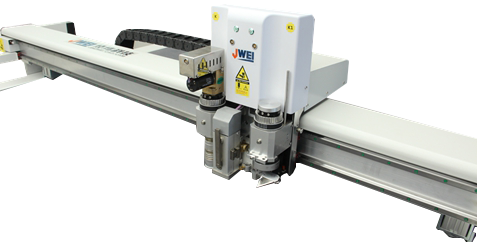

高频电动振动刀

内置高频Maxon电机，转速可达18000RPM，配备特制钨钢硬化刀片，轻松应对各种较硬较厚材质（如：瓦楞纸板、蜂窝纸板、KT板、雪弗板）的切割，速度快、切边光滑整齐

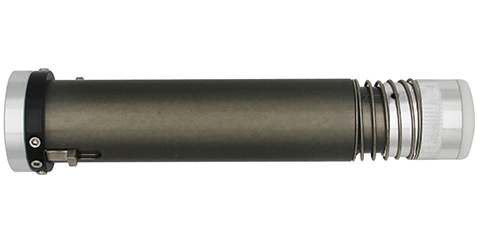

拖刀工具

可应对厚度不超过5mm的材料。相对于振动刀，切割速度更快

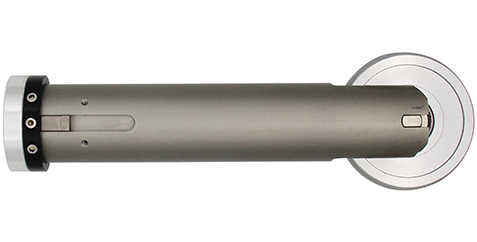

压痕组件

四组不同宽度压痕轮可选，可在各种瓦楞纸板，卡纸上压出完美压痕；可选PVC压轮可进行PVC压痕

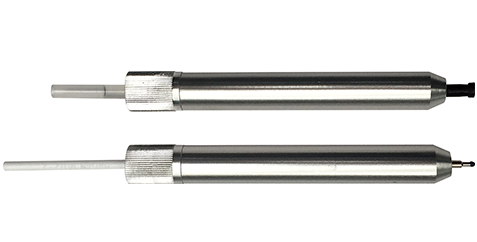

绘图笔

中性笔，油性笔工具各1支，可在纸卡类材料上进行绘图，调试产品精度使用

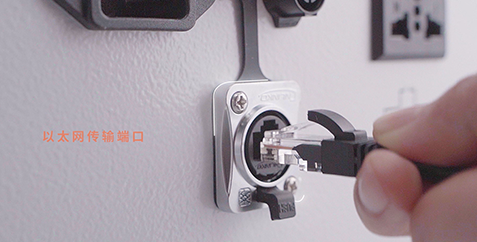

以太网传输端口

数据传输灵活稳定，自动化拓展性更强；可实现远程升级维护，实现局域网内控制机器及调用文件

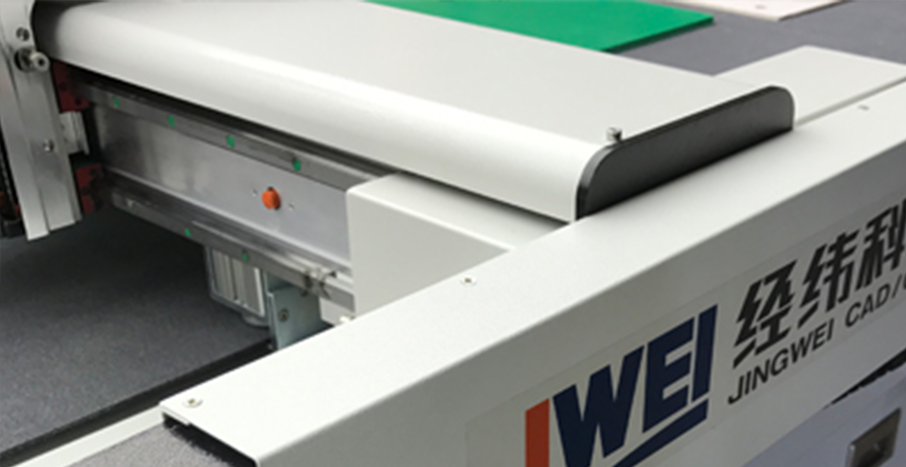

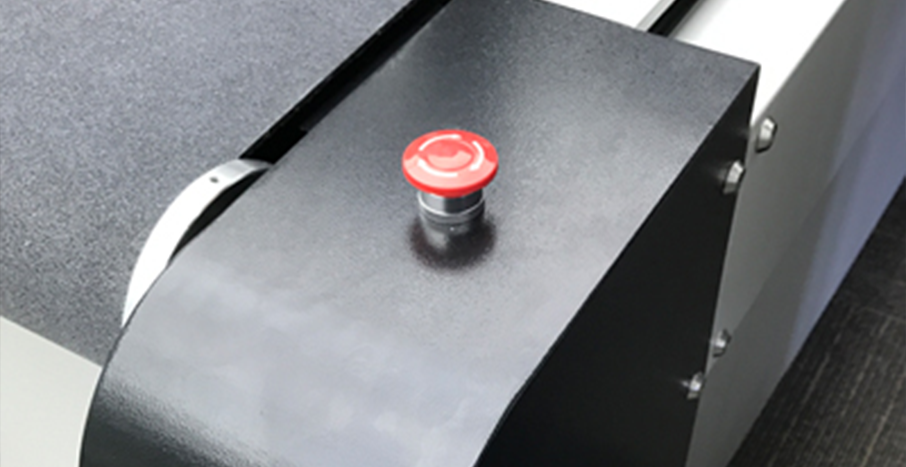

安全防护

安全防撞设计简洁大方，内建红外线光栅装置，反应灵敏，为操作人员的人身安全、机器的安全运行保驾护航

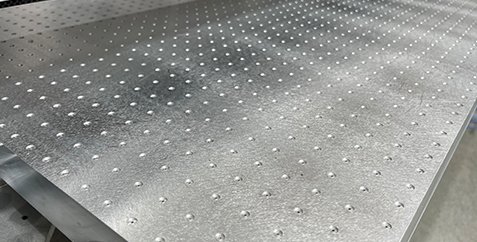

航空用蜂窝铝板+多孔PVC台面

采用航天航空蜂窝铝板：坚固、耐候、平整度高、强负荷下也不易变形，内部蜂窝结构空气流通顺畅

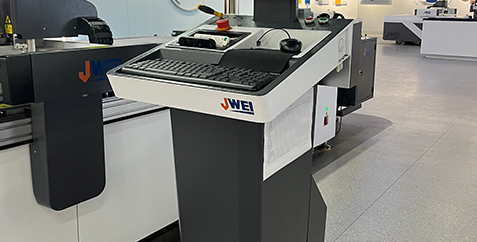

独立操控平台（不含电脑）

集成急停按钮与触摸屏人机界面，界面友好上手快，便于快捷设置各类切割参数；提供PC安装空间

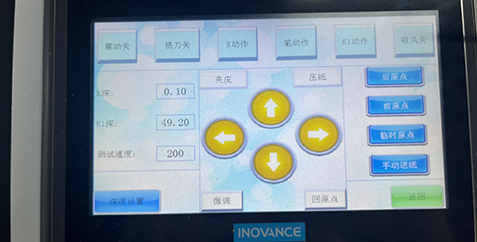

触摸屏

触摸屏上可视数字化微调和预设存储刀深、刀压；设置各类切割参数，方便控制机器运行

多种工具

技术参数

更多详细功能请联系客服。

以下参数本公司保留最终解释权，如有变动，恕不另行通知。

型号	CB03 Ⅱ -2516	CB03 Ⅱ -1816	CB03 Ⅱ -1113
多功能机头	可简便更换不同工具头，具备镂铣、振动全断裁切、半断裁切以及压痕、绘图、光标定位
工具配置	多种裁切刀具，不同尺寸压痕轮以及普通签字笔等
安全装置	采用红外线感应，反应灵敏、安全可靠
裁切速度	80-1500mm/s（根据不同裁切材料）
裁切厚度	≤ 50mm（根据不同裁切材料可进行定制）
重复精度	±0.05mm
裁切材料	卡纸、灰板纸、KT 板、雪弗板、蜂窝板、车贴、灯片、PP 背胶、喷绘布、旗帜布、各种瓦楞纸、EPE 泡棉、EVA、PVC 板、亚克力板、厚泡沫等
材料固定方式	可选智能多分区真空吸附
伺服分辨率	±0.01mm
传输方式	以太网口
数控面板	多语言液晶触摸屏
传动系统	高端数字伺服马达、进口直线导轨、同步带、丝杠
额定功率	9.5kW	7.5kW	7.5kW
额定电压	380V±10%
最大裁切尺寸	2500mm×1600mm	1800mm×1600mm	1100mm×1300mm
整机尺寸	3650mm×2620mm×1280mm	2950mm×2620mm×1280mm	2250mm×2320mm×1280mm
